高清混合矩阵 HD-04;HD08;HD16;HD32;HD40;HD72

4/8/16/32/40路混合输入，4/8/16/32/40路混合输出

无缝瞬间切换，不黑屏，不存在缓慢的过度过程，快如电影换镜头；

输出分辨率可调，以适应多种不同的显示屏；

每个输出通道，可独立调节亮度、对比度、饱和度、锐利度，可对色温进行增益调节及补偿调节；

DVI、VGA、AV、HDMI输入板卡都带音频输入，并且音频可溶合到HDMI输出的视频里，即输出端的HDMI线可同时传输输入的视频和音频，连接电视等HDMI显示设备时，不需另接音频线；

DVI、VGA、AV、HDMI输出板卡都支持独立的音频输出，音频信号可同时在HDMI数字接口和3.5音频模拟接口输出；

HDMI及DVI输入端带数字均衡调整电路，输出带信号预加重增强电路，使信号能进行更长距离传输，输入输出都可超过25米距离；

插卡式结构设计，采用每张卡4个通道的设计，可灵活配置输入输出信号类型及信号通道数，扩展方便，维护便捷，主机可以同时兼容不同的信号， 可以配置AV、VGA、 YPbPr、 DVI、HDMI、HD-SDI、光纤、网络等不同的输入输出板卡，互不干扰，同时传输；

所有板卡和主板，采用德国Erni原装进口专业高速连接器，非普通金手指连接；

支持RS-232、红外（选配）、网口（选配）控制信号切换功能；

一体化全铝拉丝面板、蓝光液晶显示屏，美观高档的外观设计；

采用Contrex嵌入式ARM处理器控制，运行速度更快，系统更稳定；

支持一键快速查询功能，方便察看矩阵的切换状态；

具有掉电记忆功能带有断电现场保护，上电自动恢复关机前状态；

标准机架安装的金属机箱。

采用国际通用的标准宽电压输入电源，电网电压在 100V—250V 之间波动，都能保证稳定的输出，极大提高了系统的可靠性和稳定性，16系列最大功耗55W，32系列最大功耗100W。

全贴片SMT工艺，特有ESD静电保护功能；

数字信号运用了点对点无损传输方式，有力保证了图像信号的高保真输出；

电讯级核心数字交换芯片，具有超强的抗干扰及全天候工作能力；

带宽：5.25Gbps       增益：0dB

位时钟抖动：<0.15Tbit

位上升时间：<0.3Tbit（20%--80%）

位下降时间：<0.3Tbit（20%--80%）

最大传输延时：5nS

切换速度：200ns（最长时间）

串行控制接口：RS-232, 9-针公 D型 接口,波特率：9600, 数据位8位， 停止位1, 无奇偶校验；2 = RX, 3 = TX, 5 = GND

以太网控制接口（选配）: RJ-45母接口,TCP/IP Server或UDP模式,自适应10M或100M,全双工;

2U/4U/8U/9U/13U标准机箱

AV-04IN 视频输入卡

视频采用莲花接口，音频采用3.5音频头；
每卡支持CVBS、音频信号输入；
支持图像分辨率1920x1200P60；
采用高质量沉金线路板；
采用德国Erni高速专业连接器，非普通金手指；
支持瞬间无缝切换技术，不黑屏；
支持图像分辨率1920x1200P60；
自动EDID管理，不需人为干预；
兼容HDMI1.4的标准，HDCP1.3协议, DVI1.0协议；
点对点硬件无压缩实时转换；
传输距离大于25m；
具有输入输出预加载，切换速度更快；
即插即用，无需软件，无需驱动；
最大功耗 12W；
像素带宽 165MHz, 全数字；
接口带宽 5.25Gbps,全数字；
(Clock Jitter) <0.15 Tbit；
 (Risetime ) <0.3Tbit (20%--80%)；
 (Falltime) <0.3Tbit (20%--80%)；
最大传输延时 5nS(±1nS)；
信号强度 T.M.D.S. +/- 0.4Vpp；
最小/最大电平 T.M.D.S. 2.9V/3.3V；

  AV-04OUT 视频输出卡

视频采用莲花接口，音频采用3.5音频头；
每卡支持CVBS、音频信号输出；
支持图像分辨率1920x1200P60；
采用高质量沉金线路板；
采用德国Erni高速专业连接器，非普通金手指；
支持瞬间无缝切换技术，不黑屏；
支持图像分辨率1920x1200P60；
自动EDID管理，不需人为干预；
兼容HDMI1.4的标准，HDCP1.3协议, DVI1.0协议；
点对点硬件无压缩实时转换；
传输距离大于25m；
具有输入输出预加载，切换速度更快；
即插即用，无需软件，无需驱动；
最大功耗 12W；
像素带宽 165MHz, 全数字；
接口带宽 5.25Gbps,全数字；
(Clock Jitter) <0.15 Tbit；
 (Risetime ) <0.3Tbit (20%--80%)；
 (Falltime) <0.3Tbit (20%--80%)；
最大传输延时 5nS(±1nS)；
信号强度 T.M.D.S. +/- 0.4Vpp；
最小/最大电平 T.M.D.S. 2.9V/3.3V；


 4路高清输入卡 HDMI04IN

视频采用HDMI接口；
每卡支持4路HDMI输入；
采用高质量沉金线路板；
采用德国Erni高速专业连接器，非普通金手指；
支持瞬间无缝切换技术，不黑屏；
支持图像分辨率1920x1200P60；
自动EDID管理，不需人为干预；
兼容HDMI1.4的标准，HDCP1.3协议, DVI1.0协议；
支持HDCP，支持蓝光DVD；
点对点硬件无压缩实时转换；
传输距离大于25m；
具有输入输出预加载，切换速度更快；
即插即用，无需软件，无需驱动；
最大功耗 12W；
像素带宽 165MHz, 全数字；
接口带宽 5.25Gbps,全数字；
(Clock Jitter) <0.15 Tbit；
 (Risetime ) <0.3Tbit (20%--80%)；
 (Falltime) <0.3Tbit (20%--80%)；
最大传输延时 5nS(±1nS)；
信号强度 T.M.D.S. +/- 0.4Vpp；
最小/最大电平 T.M.D.S. 2.9V/3.3V；
阻抗 50 Ω；


高清4路HDMI输出卡 HDMI04 OUT

视频采用HDMI接口，音频采用3.5音频头；
每卡支持4路HDMI、音频信号输出，音频可同时从HDMI和3.5音频接头输出；
支持图像分辨率1920x1200P60；
采用高质量沉金线路板；
采用德国Erni高速专业连接器，非普通金手指；
支持瞬间无缝切换技术，不黑屏；
自动EDID管理，不需人为干预；
兼容HDMI1.4的标准，HDCP1.3协议, DVI1.0协议；
点对点硬件无压缩实时转换；
传输距离大于25m；
具有输入输出预加载，切换速度更快；
即插即用，无需软件，无需驱动；
最大功耗 12W；
像素带宽 165MHz, 全数字；
接口带宽 5.25Gbps,全数字；
(Clock Jitter) <0.15 Tbit；
 (Risetime ) <0.3Tbit (20%--80%)；
 (Falltime) <0.3Tbit (20%--80%)；
最大传输延时 5nS(±1nS)；
信号强度 T.M.D.S. +/- 0.4Vpp；
最小/最大电平 T.M.D.S. 2.9V/3.3V；


高清DVI输入卡 DVI04IN

视频采用DVI-D接口；
每卡支持4路DVI-D输入；
采用高质量沉金线路板；
采用德国Erni高速专业连接器，非普通金手指；
支持瞬间无缝切换技术，不黑屏；
支持图像分辨率1920x1200P60；
自动EDID管理，不需人为干预；
兼容HDMI1.4的标准，HDCP1.3协议, DVI1.0协议；
支持HDCP，支持蓝光DVD；
点对点硬件无压缩实时转换；
传输距离大于25m；
具有输入输出预加载，切换速度更快；
即插即用，无需软件，无需驱动；
最大功耗 12W；
像素带宽 165MHz, 全数字；
接口带宽 5.25Gbps,全数字；
(Clock Jitter) <0.15 Tbit；
 (Risetime ) <0.3Tbit (20%--80%)；
 (Falltime) <0.3Tbit (20%--80%)；
最大传输延时 5nS(±1nS)；
信号强度 T.M.D.S. +/- 0.4Vpp；
最小/最大电平 T.M.D.S. 2.9V/3.3V；
阻抗 50 Ω；


高清4路 DVI输出卡 DVIO4 OUT

视频采用DVI-D接口，音频采用3.5音频头；
每卡支持4路DVI、音频信号输出；
支持图像分辨率1920x1200P60；
采用高质量沉金线路板；
采用德国Erni高速专业连接器，非普通金手指；
支持瞬间无缝切换技术，不黑屏；
支持图像分辨率1920x1200P60；
自动EDID管理，不需人为干预；
点对点硬件无压缩实时转换；
传输距离大于25m；
具有输入输出预加载，切换速度更快；
即插即用，无需软件，无需驱动；
最大功耗 12W；
像素带宽 165MHz, 全数字；
接口带宽 5.25Gbps,全数字；
(Clock Jitter) <0.15 Tbit；
 (Risetime ) <0.3Tbit (20%--80%)；
 (Falltime) <0.3Tbit (20%--80%)；
最大传输延时 5nS(±1nS)；
信号强度 T.M.D.S. +/- 0.4Vpp；
最小/最大电平 T.M.D.S. 2.9V/3.3V；
数字阻抗为50 Ω；


VGA 4路输入卡 VGA04IN

视频采用15针D型母接口，音频采用3.5音频头；
每卡支持4路支持VGA、Yprpb、音频输入；
采用高质量沉金线路板；
采用德国Erni高速专业连接器，非普通金手指；
支持瞬间无缝切换技术，不黑屏；
支持图像分辨率1920x1200P60；
自动EDID管理，不需人为干预；
支持图像分辨率1920x1200P60；
输入阻抗75Ω

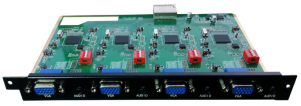

VGA 4路输出卡 VGA04OUT

视频采用VGA接口，音频采用3.5音频头；
每卡支持4路VGA、音频信号输出；
支持图像分辨率1920x1200P60；
采用高质量沉金线路板；
采用德国Erni高速专业连接器，非普通金手指；
支持瞬间无缝切换技术，不黑屏；
支持图像分辨率1920x1200P60；
自动EDID管理，不需人为干预；
阻抗75Ω
